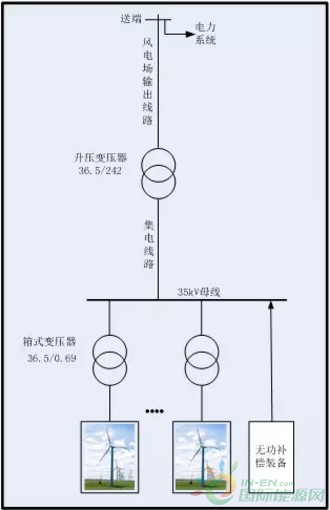

风电场的无功损耗主要由4部分构成：
1）箱式变压器：箱式变压器将风机的电压由690V升压到10kV或35kV，一台风机对应一台箱式变压器。
2）集电线路：风机的电力经过箱式变压器升压后通过集电线路将电力送至风电场升压站。
3）升压变压器：风电场升压站内升压变压器将集电线路送来的电力升压后送出。
4）风电场送出线路：升压变压器将风电电力升压后经送电线路接入电力系统。
同样的，上述无功损耗中变压器损耗占比最大，计算公式相同。一般的箱式变压器短路电压百分值为4.5％，空载电流百分值为0.9％，无功配置容量应在5.4%以上。升压变压器短路电压百分值为9％，空载电流百分值为0.19％，无功配置容量应在9.2%以上。再加上集电线路和送出线路的无功损耗，整个风电场的无功配置应在20%以上。
所以风电场的无功配置容量一般按照电站容量的20%比例来配置。
