兵库县三田市有一座输出功率约7.3MW的“三田市百万光伏电站”(图1)。建在从神户电铁公园都市线南Woodytown站步行约10分钟即可到达的山丘上。离这一带开发的新兴住宅区也比较近。

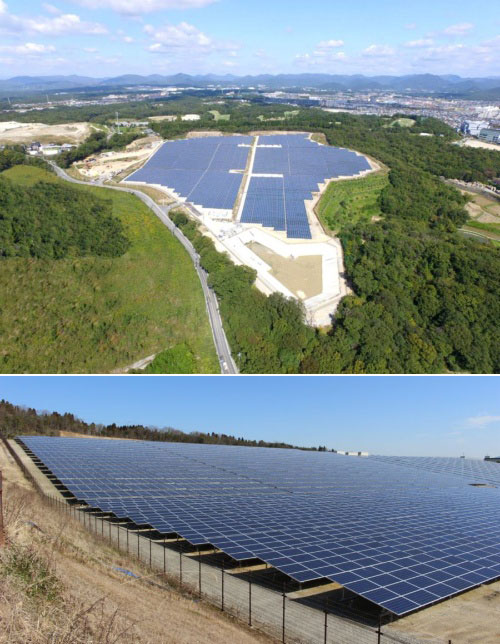

图1：在兵库县三田市约7.3MW的光伏电站，位于新兴住宅区附近的山丘半山腰

发电站是以电子商社而闻名的Vitec集团开发和运营的。由Vitec Holdings的子公司Vitec Green Energy(东京都品川区)负责开发，Vitec Green Energy的全资子公司Vitec Solar Energy(东京都品川区)是发电运营商。

采用直流1000V系统

三田市的百万光伏电站位于山丘的半山腰，山丘上部的北侧有高尔夫球场“有马乡村倶乐部”。百万光伏电站建设用地之前是渣土处理场。

土地是经担任了多所Vitec集团光伏电站EPC(设计、采购及施工)服务的栗原工业介绍的。Vitec的31座光伏电站中，包括三田市的项目在内，栗原工业负责了其中9座发电站的EPC。

土木工程方面，将深深凹陷的中央部整理成一定的坡度，使南部和北部基本平坦。中央部的斜坡朝北升高(图2)。

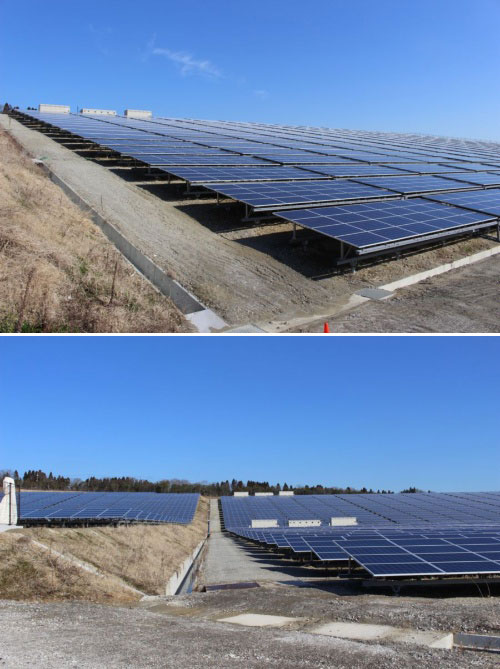

图2：使中央部位形成一定的坡度，南部和北部基本平坦，中央部位的斜坡向北升高

太阳能电池板的设置角度为10度。不过，在南部和北部的平坦场所及中央的斜坡，由于对后排阵列(在架台上固定太阳能电池板的单位)的影子影响不同，前后的阵列间隔有所变动(图3)。向北升高的斜坡因向后排的影子较短，可缩短间隔设置更多的太阳能电池板。

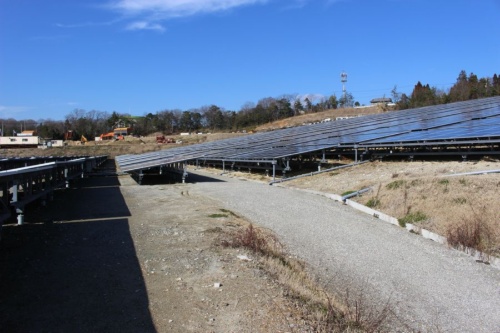

图3：在向北升高的斜坡上可缩短阵列前后排的间隔

平坦场所与斜坡上的前后排间隔不同

铺设了2万8224张阿特斯阳光电力制造的260W/张的产品，电池板输出功率为7.33824MW。

光伏逆变器(PCS)的输出功率为5.8MW。设置6台东芝三菱电机产业系统(TMEIC)制造的750kW机型和2台650kW机型，均为支持直流1000V电压的机型，每24张电池板构成一个组串(串联太阳能电池板输入接线盒的单位)。

据称，采用直流1000V系统，可以削减PCS台数、接线盒的数量及送电线缆的总长度，降低了初期投资和运行成本。还具有供电损失少的优点。

在电池板低处设“檐槽”

采用了罕见的防雨水和泥沙流出的措施：在太阳能电池板最低部位设置了“檐槽”，抑制了雨水对地面的侵蚀(图4)。

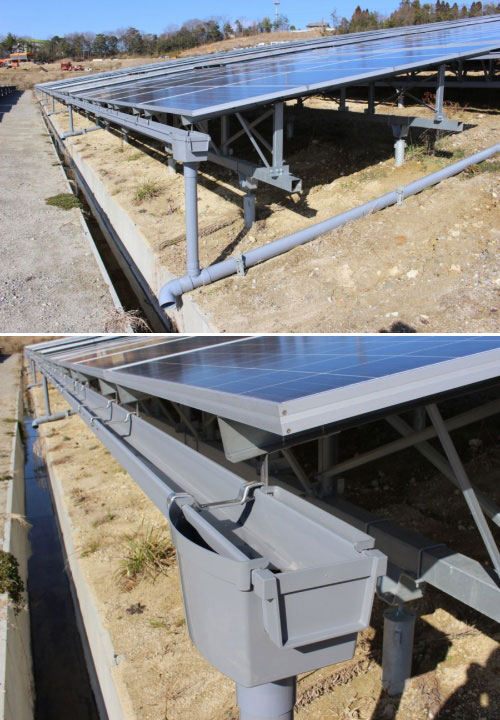

图4：利用“檐槽”防止雨水和泥沙流出，抑制了雨水对地面的侵蚀

建设用地东西方向的中央部分较低，越靠近东西两端地势越高。落到太阳能电池板上的雨水会通过电池板最低部位设置的檐槽流到中间。中间设置了大型U字型沟渠，水通过U字型沟渠流入设在南部的蓄水池(图5)。

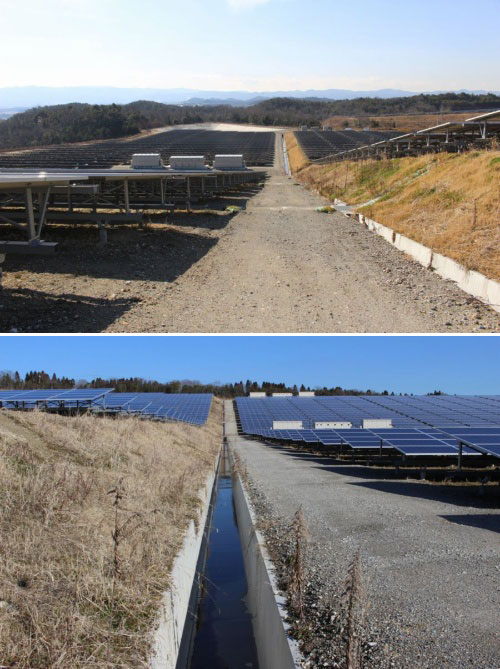

图5：通过中央部位较低位置的U字型沟渠流入蓄水池，在南部设置了蓄水池



檐槽因在当地附近采购，用量非常大，以至于“周边的檐槽都被搜购一空”。

●设施概要

名称三田市百万光伏电站

地址兵库县三田市

占地面积11万9334m2

开发Vitec Green Energy(东京都品川区)

发电运营商Vitec Solar Energy(东京都品川区)

太阳能电池板装机容量7.33824MW

光伏逆变器(PCS)额定输出功率5.88MW

预计年发电量约773万kWh(相当于约2100户普通家庭的用电量)

总业务费约24亿日元

EPC(设计、采购及施工)服务栗原工业

太阳能电池板阿特斯阳光电力制造的“CS6P-260P”(输出功率为260W/张、2万8224张)

PCS东芝三菱电机产业系统(TMEIC)制造(6台750kW机型，2台650kW机型)

远程监控系统三井信息

O&M日立系统

工期2014年6月2日～2015年12月20日

售电开始日2015年11月1日
