储能逆变器参数解读

在光储系统中，储能逆变器（Power Conversion System，简称PCS），是主要的能量转换装置，发挥着直流电与交流电双向转换、蓄电池充电与放电的过程控制等重要作用。那么，你是否会看它的产品参数表呢？PCS的参数主要分为电池侧、（备用）负载侧、并网侧、离网侧、基本规格等几个部分，本期，小编就和大家一起解读前两部分的关键参数，帮助大家更深入地了解和读懂PCS产品。

01

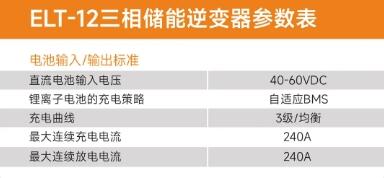

电池输入/输出标准

储能逆变器参数解读

01

直流电池输入电压范围

指PCS接入储能电池时，可接受的直流输入电压范围，若低于此范围，会导致PCS停止工作；若高于此范围，可能会损坏逆变器内部器件。不同类型的电池有着自身合适的工作电压范围，PCS需要与之匹配才能高效、安全地工作。工作电压范围越宽，意味着PCS能适应更大的电压波动，适配更多类型的电池。我们以昱能科技的三相储能逆变器ELT-12为例，其直流电池输入电压范围为40V-60V。

02

锂离子电池的充电策略

指为了保证电池安全、高效充电而采取的充电方法和步骤。由于锂离子电池具有特殊的化学特性，过度充电、充电电流过大等都可能会对电池造成损害，甚至引发安全问题，因此需要制定合理的充电策略。储能逆变器ELT-12采用的是自适应BMS充电策略，是一种可以根据电池状态、环境条件和用户需求动态调整充电参数的智能充电方法。

03

充电曲线

指在电池充电过程中，电压、电流随时间而变化的关系曲线，主要和电池的化学特性以及所采用的充电策略有关。比如储能逆变器ELT-12采用自适应BMS充电策略和三段式充电方案，并运用了均衡充电技术，以确保电池健康使用。

04

最大连续充电电流

指在保证电池安全的前提下，PCS持续对电池充电的最大电流值。若超过该电流值，可能会导致电池过热、寿命缩短甚至发生安全事故。

根据充电时间的估算公式 t=Q/I（其中t为充电时间，Q为电池容量，I为充电电流），在电池容量一定时，最大连续充电电流越大，理论上充满电的时间越短，但同时也需要符合充电策略的要求，不能盲目追求大电流充电，需确保电池使用安全。储能逆变器ELT-12可支持的最大连续充电电流为240A。

05

最大连续放电电流

指在保证电池安全的前提下，电池能够向PCS持续输出的最大电流值。若超过该电流值进行放电，可能会导致电池电压急剧下降、容量衰减加快等问题。储能逆变器ELT-12可支持的最大连续放电电流为240A。

02

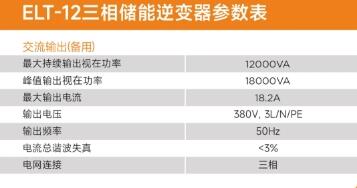

交流输出（备用）

储能逆变器参数解读

01

最大持续输出视在功率

指PCS向负载侧持续输出的总功率，涵盖了负载运行所需的有功功率（如照明、加热设备消耗的功率）和无功功率（如电机、空调等感性负载所需的功率），是衡量负载侧功率输出能力的核心指标。储能逆变器ELT-12的最大持续输出视在功率为12000W。

02

峰值输出视在功率

指PCS在短时间内（如10s）能够向负载侧输出的峰值总功率（包含有功功率和无功功率），主要应对短时内负载功率异常或高功率运行等特殊工况。储能逆变器ELT-12的峰值输出视在功率为18000W。

03

最大输出电流

指PCS向负载侧输出的最大交流电流。储能逆变器ELT-12向负载侧输出的最大交流电流为18.2A。

04

输出电压

指PCS向负载侧输出的交流电压，需稳定在负载允许的电压范围内。比如中国制式的储能逆变器ELT-12，其向负载侧输出的交流电压为380V。

05

输出频率

指PCS向负载侧输出的交流电流的频率，由不同国家或地区的电网频率标准所决定，如中国和欧洲为50Hz，美国和日本为60Hz。比如中国制式的储能逆变器ELT-12，其输出频率为50Hz。

06

电流总谐波失真

是衡量电气信号中谐波成分相对于基波成分比例的指标，以百分数（%）表示，常用于评估电力系统、音频设备等信号质量。

PCS是通过功率器件（如IGBT）的开关动作来将直流电转换为交流电的，在开关过程中会产生谐波。高的电流总谐波失真（如超过5%）会导致负载的工作效率下降、干扰周围的通讯设备等问题。储能逆变器ELT-12的电流总谐波失真＜3%。

07

电网连接

指PCS在负载侧与电网连接的电网类型，它决定了PCS如何将电能输送给负载，同时也决定了在电网与储能系统之间如何进行能量交互，是保障负载稳定用电和系统可靠运行的关键环节。

储能逆变器ELT-12采用了三相电网连接类型，可以输出三相平衡交流电，减少线路损耗，提高电能传输效率，更好地满足户用及小型工商业场景的用电需求。
